MATRIJZEN VOOR HET MAKEN VAN SILICONE SLANGEN

Matrijs



Naast het standaard programma van bochten, reduceer, T-stukken etc. kunnen wij ook slangen maken volgens tekening of model.

Om de uiteindelijke slang te kunnen produceren zal hiervoor een matrijs gemaakt worden.

De kosten van een matrijs liggen tussen de 50,00 en 150,00 Euro (Excl. BTW) afhankelijk van het model, door het aanleveren van een bestaande slang kunnen wij een marijs maken volgens dit voorbeeld.
Zodra de matrijs klaar is zal deze worden opgestuurd naar de fabriek zodat de slang gemaakt kan worden.

Ook bieden wij onze klanten de mogelijkheid om zelf een matrijs te vervaardigen.

De matrijs dient dan te voldoen aan de volgende voorwaarden;

Matrijs moet gemaakt worden van Staal of RVS buis of staf

  • De minimale wanddikte van de pijp moet 1.5 mm zijn
  • De matrijs moet aan beide zijde 10 cm langer zijn dan het te maken model (dit geldt ook voor de T-uitlopen)
  • De matrijs moet aan 1-uiteinde worden voorzien van een grip vierkant buis om deze te kunnen bevestigen in een bankschroef
  • De matrijs dient geheel glad en zonder bramen te zijn (korrel 120)
  • De T-uitlopen dienen afschroefbaar te zijn, of demonteerbaar zijn
  • Geef op de matrijs met een lichte zaagsnede aan tot hoever de slang gewikkeld moet worden

Mocht u toch nog vragen hebben dan kunt u contact opnemen met het Team van IQ-Parts

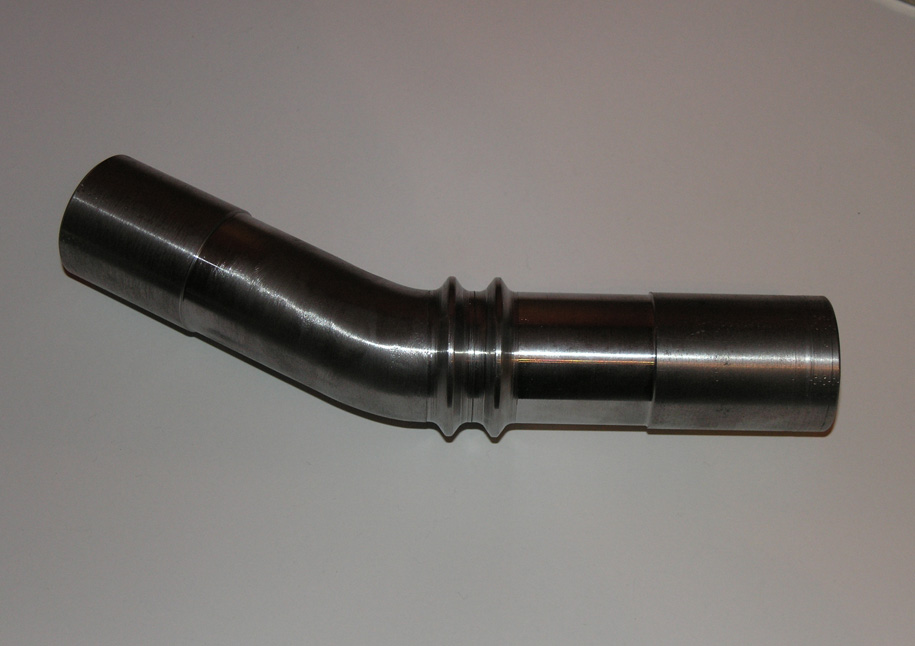

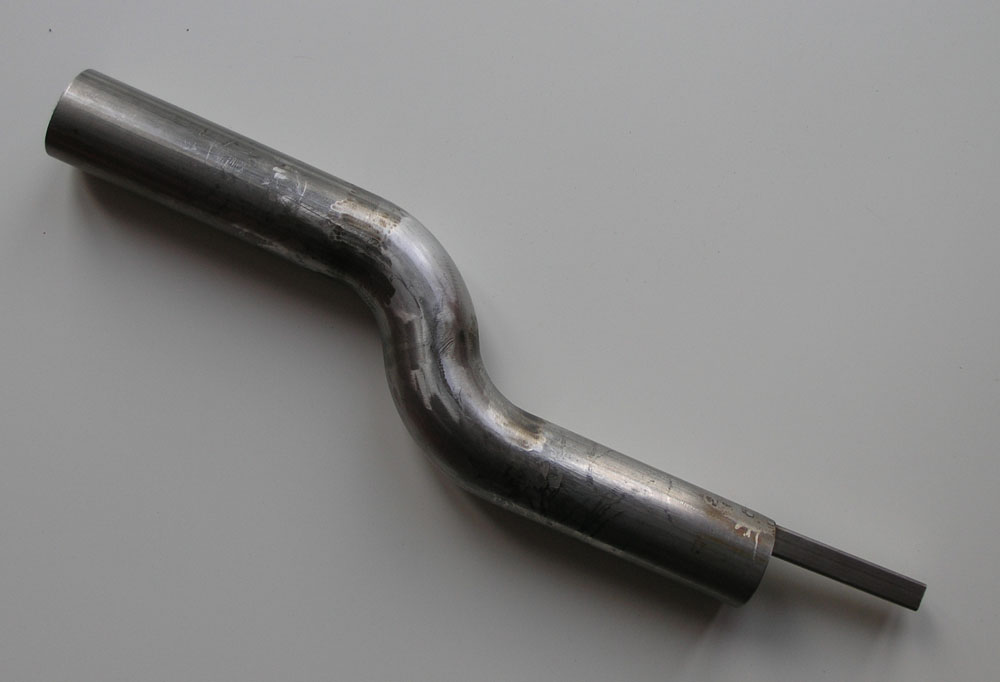

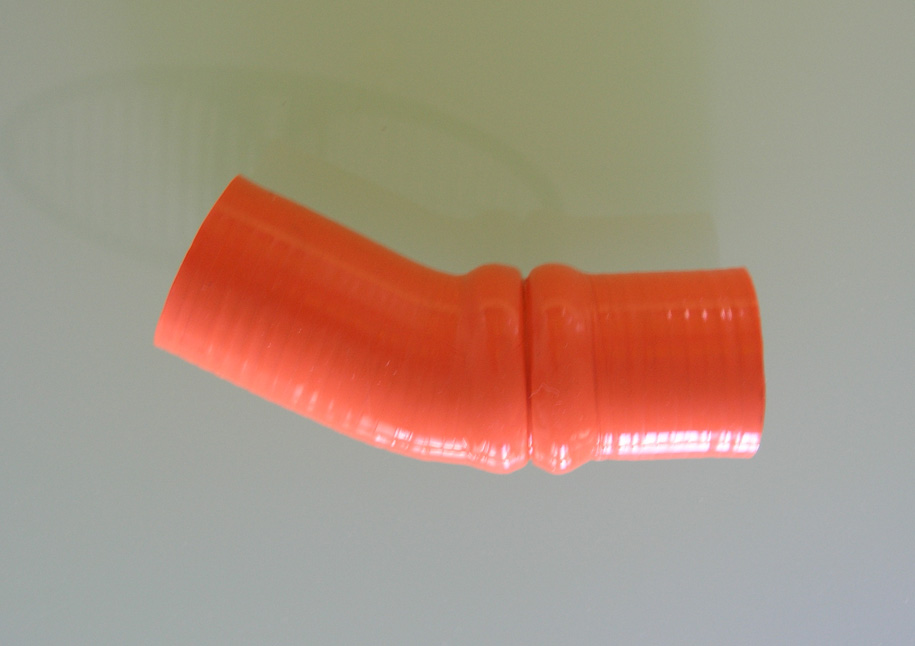

Hieronder ziet u een matrijs (links) die een klant zelf heeft geproduceerd, rechts ziet u de slang die SFS op de matrijs heeft gemaakt

Matrijs
Slang
